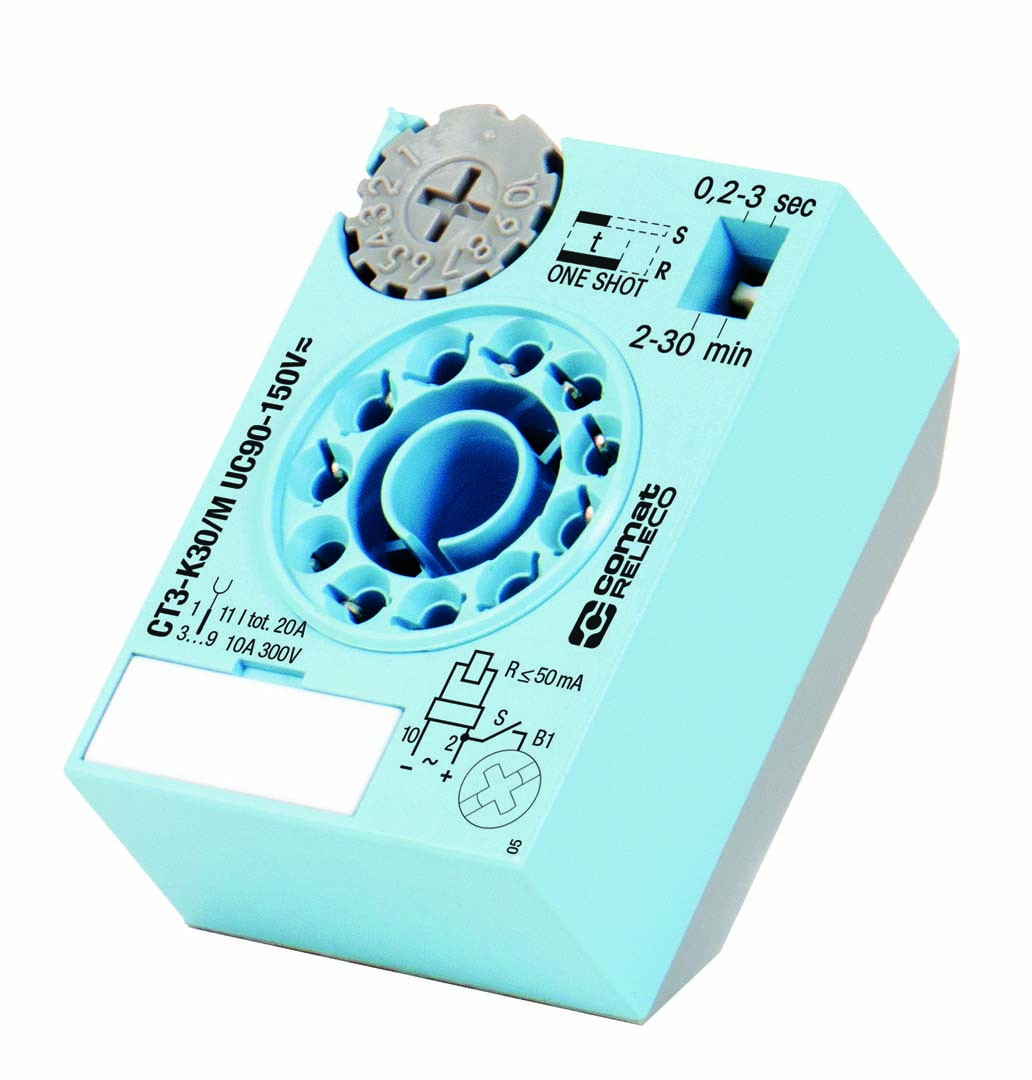

CT3-K30/M UC90-150V
necessary, as the relay’s contact terminals remain directly connected to the socket.
The CT3 is suitable for all 11-pin standard industrial relays in accordance with IEC 67, in particular our series C3, C31 and C32.
Each time cube provides one time function. Supported functions are:
switch-on delay (E), switch-off delay (A), switch-on wiping (K), , flashing (B)
The time range from 0.2 s to 30 min is covered in 4 ranges and is set via a linear potentiometer.
The contact connections of the plugged-in relay are through-connected. There are no voltage or current restrictions.
| Operating voltage range | 20 … 65 V AC / DC | 80 … 150 V AC / DC |
|---|---|
| Frequency range | 0; 40 … 60 Hz | 0; 40 … 60 Hz | |
| Power consumption AC / DC | 0.5 VA / 0.5 W | 0.4 VA / 0.4 W |
| Nominal voltage | 20 … 65 V AC / DC | 90 ... 150 V AC / DC |
| Threshold voltage on input control B1 AC / DC | 18 V / 18 V | 75 V / 75 V |
| Current consumption on input control B1 AC / DC | < 1 mA / < 1 mA | < 1 mA / < 1 mA | |
| Current consumption on supply A1-A2 AC / DC | 6 mA / 6 mA | 2 mA / 2 mA |
| Operating voltage range | 90 … 265 V AC / DC | 180 … 265 V AC / DC |
|---|---|
| Frequency range | 0; 40 … 60 Hz | 0; 40 … 60 Hz | |
| Power consumption AC / DC | 0.3 VA / 0.4 W | 0.5 VA / 0.5 W |
| Nominal voltage | 90 … 265 V AC / DC | 180 … 265 V AC / DC |
| Threshold voltage on input control B1 AC / DC | 75 V / 75 V | 140 V / 140 V |
| Current consumption on input control B1 AC / DC | < 1 mA / < 1 mA | < 1 mA / < 1 mA | |
| Current consumption on supply A1-A2 AC / DC | 2 mA / 2 mA | 2 mA / 2 mA | |
| Conductor cross section control / main circuit | 2.5 mm2 |
|---|---|
| Housing material | PC |
| Ingress Protection | IP 20 |
| Nominal screw torque control / main circuit | 0.5 Nm |
| Operation temperature | -25 … 60 °C |
| Storage temperature (no ice) | -40 … 85 °C |
| Weight | 35 g |
| Approvals | UKCA,CE,cURus,EAC |
|---|---|
| Standards | IEC/EN 61812-1 |
| Timing range | 0.2 s … 3 s / 2 s … 30 s / 0.2 min … 3 min / 2 min … 30 min |
|---|---|
| Timing scale | 3 s / 30 s / 3 min / 30 min |
| Operating voltage range | 20 … 65 V AC / DC | 80 … 150 V AC / DC |
|---|---|
| Frequency range | 0; 40 … 60 Hz | 0; 40 … 60 Hz | |
| Power consumption AC / DC | 0.5 VA / 0.5 W | 0.4 VA / 0.4 W |
| Nominal voltage | 20 … 65 V AC / DC | 90 ... 150 V AC / DC |
| Threshold voltage on input control B1 AC / DC | 18 V / 18 V | 75 V / 75 V |
| Current consumption on input control B1 AC / DC | < 1 mA / < 1 mA | < 1 mA / < 1 mA | |
| Current consumption on supply A1-A2 AC / DC | 6 mA / 6 mA | 2 mA / 2 mA |
| Operating voltage range | 90 … 265 V AC / DC | 180 … 265 V AC / DC |
|---|---|
| Frequency range | 0; 40 … 60 Hz | 0; 40 … 60 Hz | |
| Power consumption AC / DC | 0.3 VA / 0.4 W | 0.5 VA / 0.5 W |
| Nominal voltage | 90 … 265 V AC / DC | 180 … 265 V AC / DC |
| Threshold voltage on input control B1 AC / DC | 75 V / 75 V | 140 V / 140 V |
| Current consumption on input control B1 AC / DC | < 1 mA / < 1 mA | < 1 mA / < 1 mA | |
| Current consumption on supply A1-A2 AC / DC | 2 mA / 2 mA | 2 mA / 2 mA | |
| Conductor cross section control / main circuit | 2.5 mm2 |
|---|---|
| Housing material | PC |
| Ingress Protection | IP 20 |
| Nominal screw torque control / main circuit | 0.5 Nm |
| Operation temperature | -25 … 60 °C |
| Storage temperature (no ice) | -40 … 85 °C |
| Weight | 35 g |
| Approvals | UKCA,CE,cURus,EAC |
|---|---|
| Standards | IEC/EN 61812-1 |
| Timing range | 0.2 s … 3 s / 2 s … 30 s / 0.2 min … 3 min / 2 min … 30 min |
|---|---|
| Timing scale | 3 s / 30 s / 3 min / 30 min |
