La nueva serie CTF, una gama de relés temporizadores de 2 polos con contactos de guía forzada para circuitos de control y señalización relevantes para la seguridad en aplicaciones ferroviarias e industriales. La nueva serie CTF se ha desarrollado para aplicaciones en las que se requiere una función temporizada fiable con estados de conmutación inequívocos. Como alternativa basada en hardware a las funciones temporizadas de los PLC y a los relés SIL, permite un diseño del sistema económico y claro.
Función temporizada basada en hardware con
estados de conmutación claros

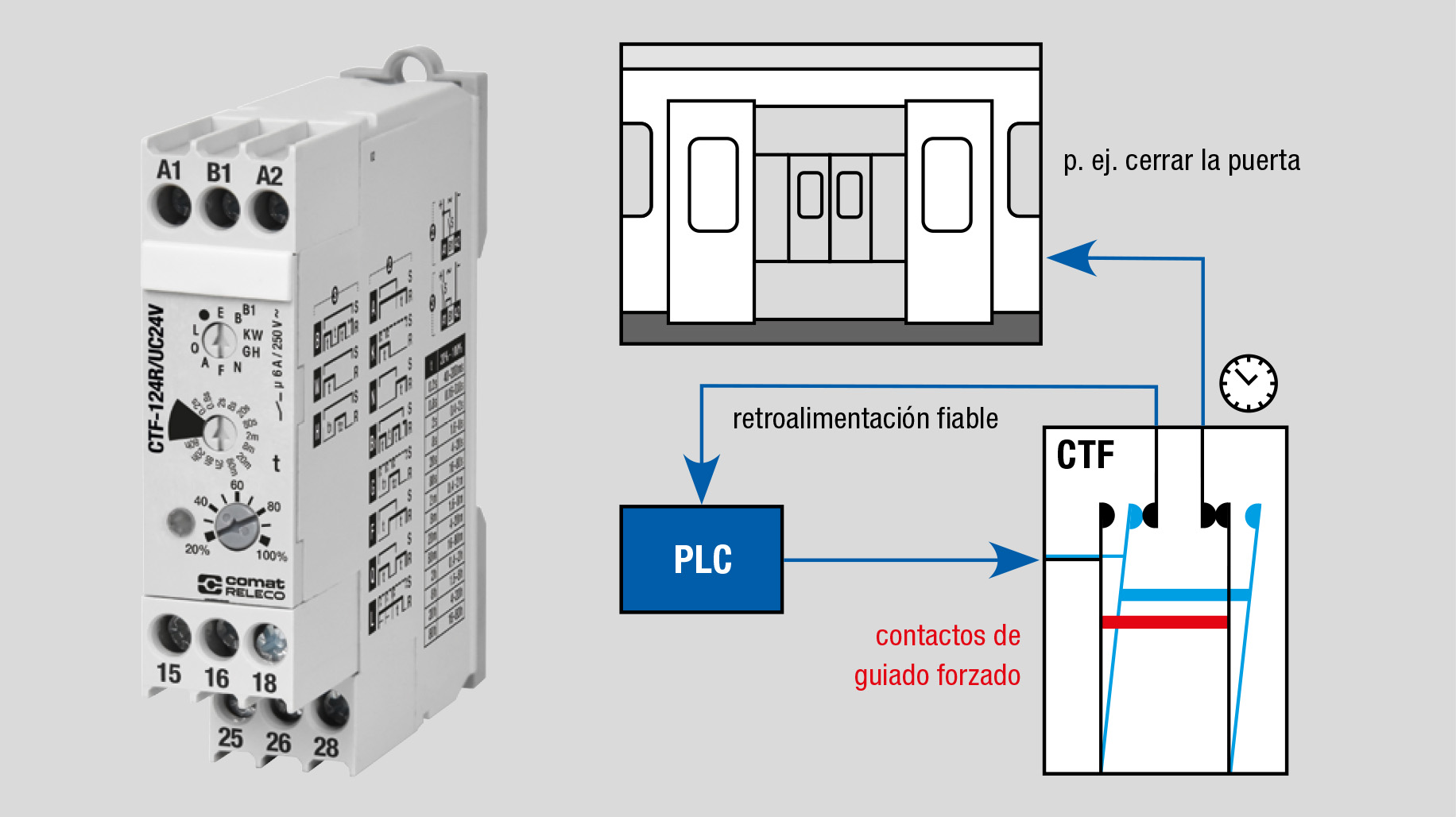

La serie CTF admite funciones temporizadas en
circuitos de control y señalización relevantes para la seguridad en los
sectores ferroviario e industrial. Los contactos guiados facilitan el
diagnóstico de fallos en los contactos y permiten una retroalimentación
inequívoca del estado de conmutación a los sistemas de nivel superior. Por
ello, la serie resulta especialmente adecuada para circuitos de habilitación,
enclavamiento y supervisión en vehículos ferroviarios, proyectos de
infraestructura y controles industriales.
La lógica ASIC sin software garantiza un comportamiento determinista y reduce la dependencia del software, las versiones y los estados del sistema. Al mismo tiempo, el relé está listo para funcionar inmediatamente tras su activación. Las órdenes de conmutación se procesan sin tiempo de arranque ni fase de inicialización, como puede ocurrir con las soluciones basadas en software.
Entre sus características más importantes se incluyen:
• Versión de 2 polos con contactos de guía forzada para una retroalimentación clara del estado
• Lógica ASIC sin software para un comportamiento determinista
• Opcionalmente, 2 contactos inversores o 1 contacto de apertura + 1 contacto de cierre
• Rango de tiempo de 40 ms a 80 h
• Ancho compacto de 17,5 mm
• Contactos chapados en oro para cargas a partir de 10 mA
• Alimentación de 24 V CA/CC o 110–240 V AC/DC

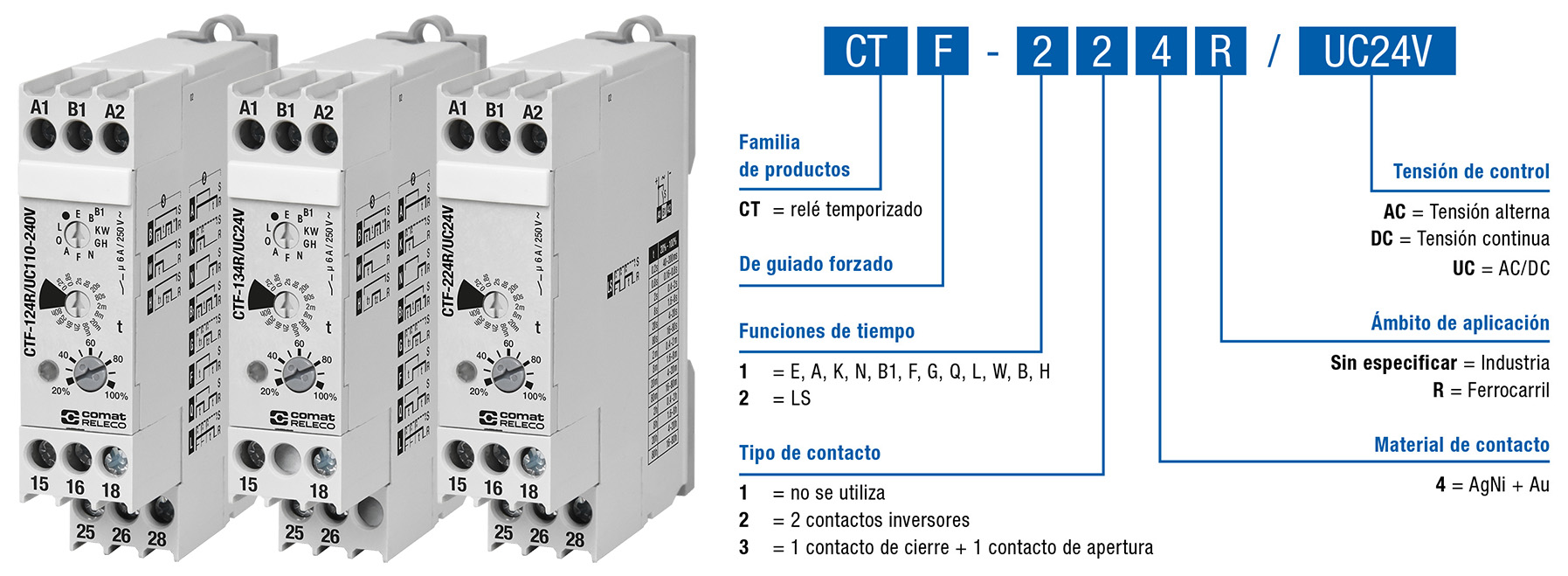

Variantes flexibles para diferentes requisitos
La serie CTF se puede adaptar a diferentes tareas de
control. En función de la aplicación, hay disponibles diversas configuraciones
de contactos, tensiones de alimentación y conjuntos de funciones. Los usuarios
pueden elegir entre versiones con 2 contactos inversos (2 CO) o 1 contacto de
apertura + 1 contacto de cierre (1 NC + 1 NO). Para la alimentación eléctrica
hay disponibles variantes de 24 V AC/DC y de 110-240 V AC/DC.
Para tareas generales de temporización, hay disponibles variantes multifunción con retardo de encendido y apagado, funciones de barrido, impulso y parpadeo. Para aplicaciones con comportamiento de conmutación por pasos, la serie incluye además modelos con la función especial LS (conmutador paso a paso). De este modo, se puede seleccionar la solución adecuada tanto para tareas de control temporal versátiles como para aplicaciones específicas de conmutación paso a paso.
Más información
Encontrará información técnica detallada, funciones de
temporización, esquemas de conexión y opciones de pedido en el folleto del
producto:
¿Tiene dudas sobre cómo elegir la versión adecuada de CTF? Póngase en contacto con nuestro equipo de asistencia en support@comatreleco.com.
