Die neue CTF Serie ist eine Familie von 2‑poligen Zeitrelais mit zwangsgeführten Kontakten für sicherheitsrelevante Steuer‑ und Signalkreise in Bahn‑ und Industrieanwendungen. Die neue CTF Serie wurde für Anwendungen entwickelt, in denen eine zuverlässige Zeitfunktion mit eindeutigen Schaltzuständen gefordert ist. Als hardwarebasierte Alternative zu SPS‑Zeitfunktionen und SIL‑Relais ermöglicht sie eine wirtschaftliche und übersichtliche Systemauslegung.
Hardwarebasierte
Zeitfunktion mit klaren Schaltzuständen

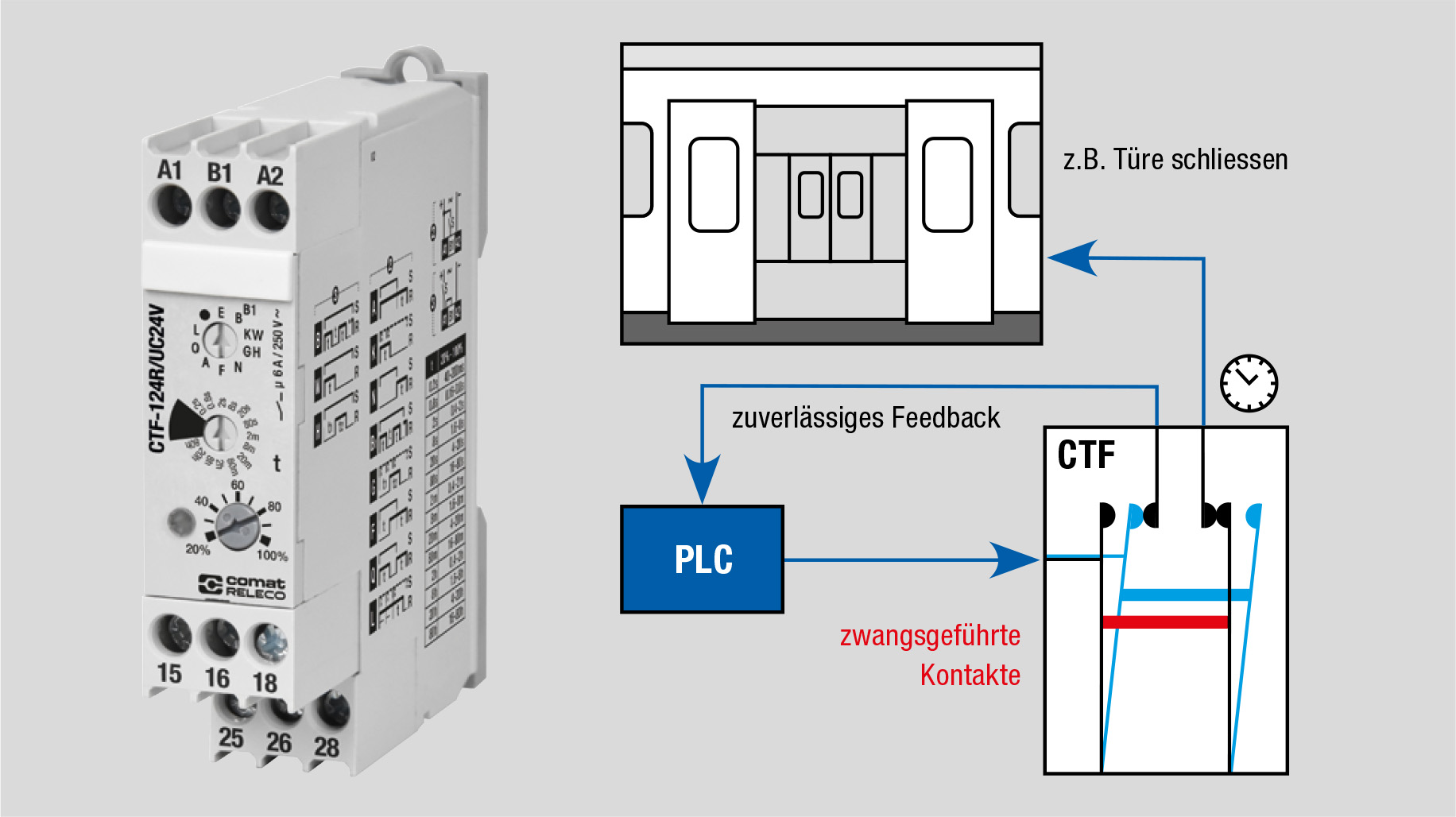

Die CTF
Serie unterstützt Zeitfunktionen in sicherheitsrelevanten Steuer‑ und
Signalkreisen im Bahn‑ und Industriebereich. Zwangsgeführte Kontakte
unterstützen die Diagnose von Kontaktfehlern und ermöglichen eine eindeutige
Rückmeldung des Schaltzustands an übergeordnete Systeme. Damit eignet sich die
Serie besonders für Freigabe‑, Verriegelungs‑ und Überwachungsschaltungen in
Schienenfahrzeugen, Infrastrukturprojekten und industriellen Steuerungen.
Die softwarefreie ASIC‑Logik sorgt für deterministisches Verhalten und reduziert Abhängigkeiten von Software, Versionen und Systemzuständen. Gleichzeitig ist das Relais nach dem Einschalten sofort betriebsbereit. Schaltbefehle werden ohne Anlaufzeit oder Initialisierungsphase verarbeitet, wie sie bei softwarebasierten Lösungen auftreten können.
Zu den wichtigsten Merkmalen gehören:
- 2‑polige Ausführung mit zwangsgeführten Kontakten für klare Zustandsrückmeldung
- Softwarefreie ASIC‑Logik für deterministisches Verhalten
- Wahlweise 2 Wechselkontakte oder 1 Öffner + 1 Schliesser
- Zeitbereich von 40 ms bis 80 h
- Kompakte Baubreite von 17.5 mm
- Goldbeschichtete Kontakte für Lasten ab 10 mA
- Versorgung mit 24 V AC/DC oder 110–240 V AC/DC
Flexible
Varianten für unterschiedliche Anforderungen

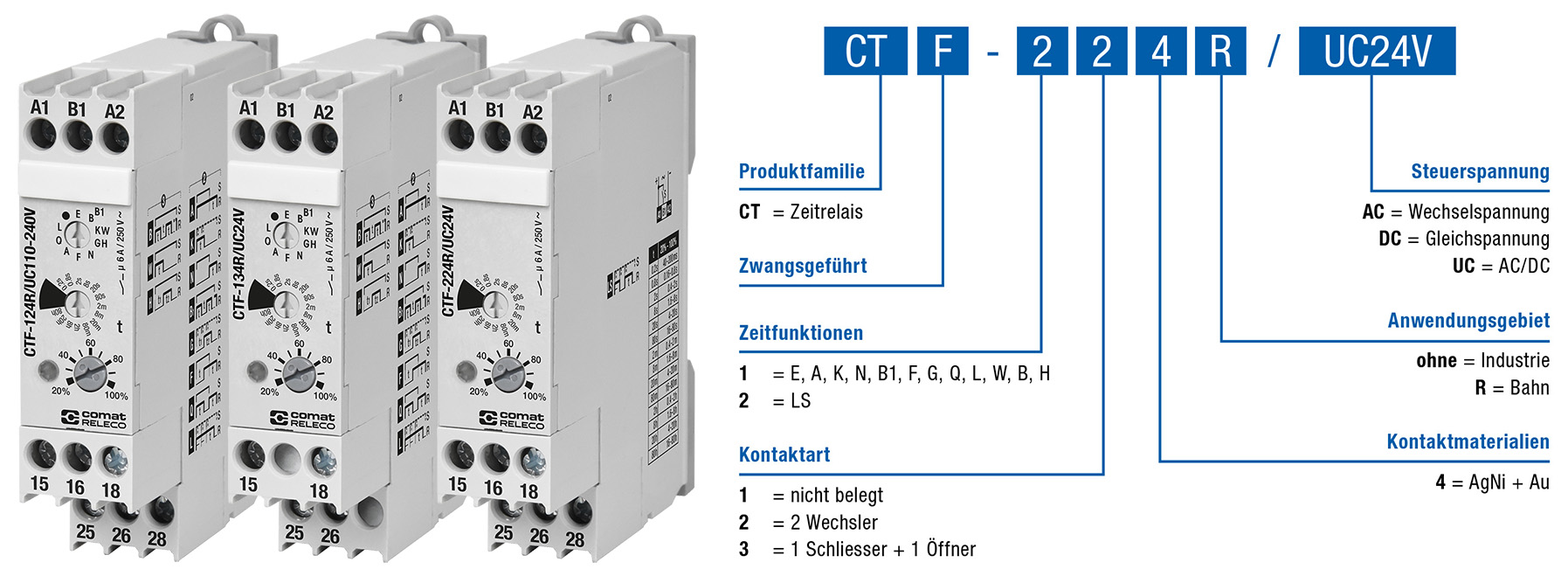

Die CTF
Serie kann an unterschiedliche Steuerungsaufgaben angepasst werden. Je nach
Anwendung stehen verschiedene Kontaktkonfigurationen, Versorgungsspannungen und
Funktionsumfänge zur Verfügung. Anwender können zwischen Ausführungen mit 2
Wechselkontakten (2 CO) oder 1 Öffner + 1 Schliesser (1 NC + 1 NO) wählen. Für
die Spannungsversorgung stehen Varianten für 24 V AC/DC sowie 110–240 V AC/DC
zur Verfügung.
Für allgemeine Zeitsteuerungsaufgaben stehen Multifunktionsvarianten mit Ein‑ und Ausschaltverzögerung, Wisch‑, Impuls‑ und Blinkfunktionen zur Verfügung. Für Anwendungen mit schrittschaltendem Verhalten umfasst die Serie zudem Ausführungen mit der Spezialfunktion LS (Schrittschalter). Dadurch lässt sich die passende Lösung sowohl für vielseitige Zeitsteuerungsaufgaben als auch für spezifische Schrittschaltanwendungen auswählen.
Weitere
Informationen
Ausführliche
technische Informationen, Zeitfunktionen, Anschlussbilder und
Bestellmöglichkeiten finden Sie in der Produktbroschüre:
Fragen zur Auswahl der passenden CTF Ausführung? Kontaktieren Sie unser Support Team unter support@comatreleco.com.
